余热余压综合利用 - WASTE HEAT RESIDUAL PRESSURE CYCLE UTILIZATION

压差余能发电

压差余能发电:企业生产过程中释放出来多余的副产热能、压差能,这些副产热能、压差能在一定的经济技术条件下可以回收利用。 余热余压回收利用主要来自高温气体、液体、固体的热能和化学反应产生的热能。

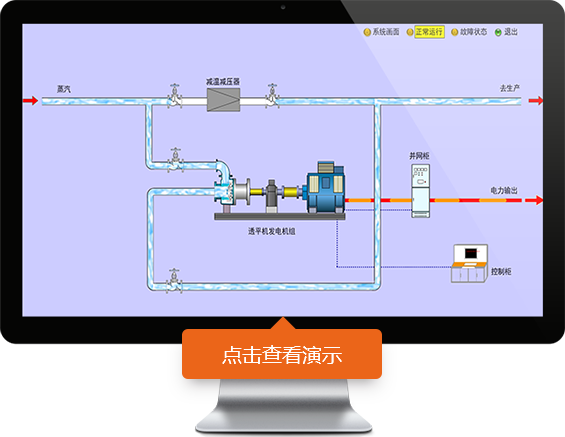

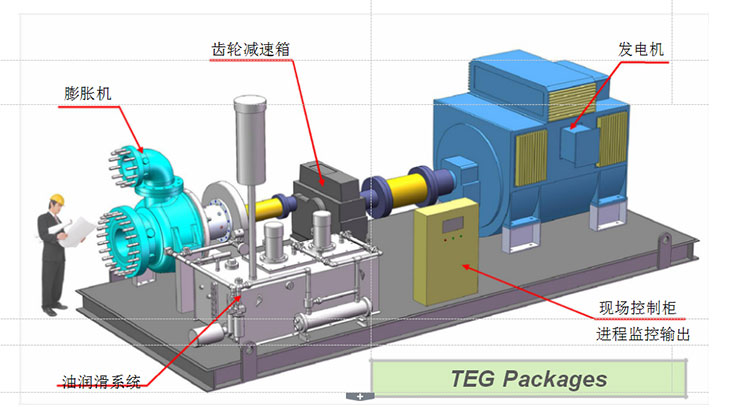

工艺流程:蒸汽进入透平膨胀机膨胀做功,透平机拖动发电机发电,透平机排出的低压蒸汽供生产用,发电机输出电力就近并网。 当发电机组故障或维护时,发电机组进出口阀门关闭,减温减压器投用,不会影响生产。

压差余能发电案例:XX橡胶公司通过绿能智慧能源监测硫化工艺使用的蒸汽压力,通过绿能智慧能源监测硫化工艺使用的蒸汽压力, 监测到外网供气压力约2.1MPa,采用减温减压阀把压力降到1.6MPa、0.9MPa供硫化机使用,存在较大的蒸汽压力差。通过绿能调研, 蒸汽压力差可以用于发电,本次采用的是透平膨胀发电机组2台(300kW、500KW)。节能效益该项目已启动,按年运行时间8600H, 电价为0.73元/度计算,则年发电量=2台机组发电量*运行时间 =(300kW+500KW)*8600H=688 万度年电费收益=年发电量*电价 =688万度*0.73元/度 = 502.24万元

ORC发电技术

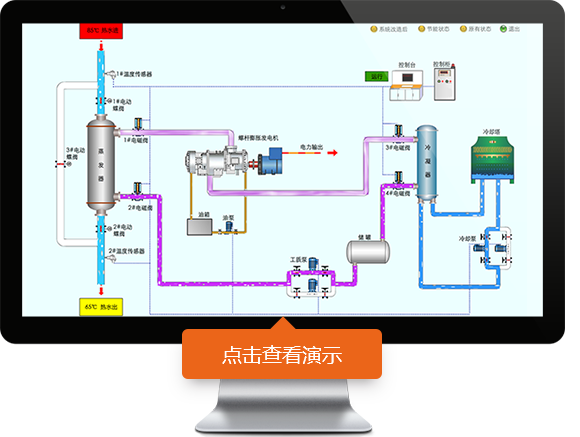

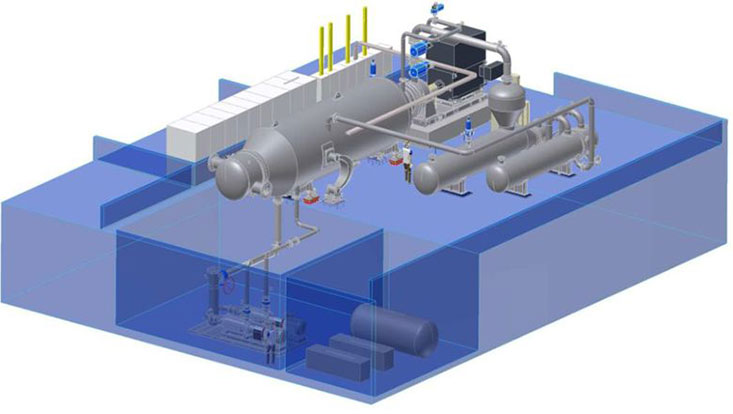

ORC发电技术:ORC发电机组利用有机截止的低沸点特性(35-65℃蒸发),当余热温度大于介质蒸发温度时,有机介质在蒸发器内汽化, 相变为具有一定压力的气体,推动透平膨胀机做功,透平膨胀机拖动发电机发电。做功后有机介质气体的温度和压力下降,透平机排出时为气液两相, 经冷凝器冷凝为全液相,进入储液槽,工质泵将液态工质泵入蒸发器,完成整个做工循环。

案例分析:XX化工企业通过绿能智慧能源监测到其在生产过程中有大量的闪蒸二次汽排放到空气中(出口温度95℃,出口热水流量12t/h, 低压蒸汽2t/h)。通过绿能调研,蒸汽余热可以用于发电,本次采用的是ORC发电机组1台(250kW),由机组的参数可得机组平均发电量为193kW/h。 按年运行时间8000h,电价为0.73元/度kWh计算,则年发电量=1台机组发电量*运行时间 =193kW/h*8000h=154.4万kWh 年电费收益=年发电量*电价=154.4万kWh*0.73元/kWh = 112.712 万元
